A câmera de alta velocidade pode encontrar o reconhecimento visual dos componentes com diâmetro menos de 10 milímetros

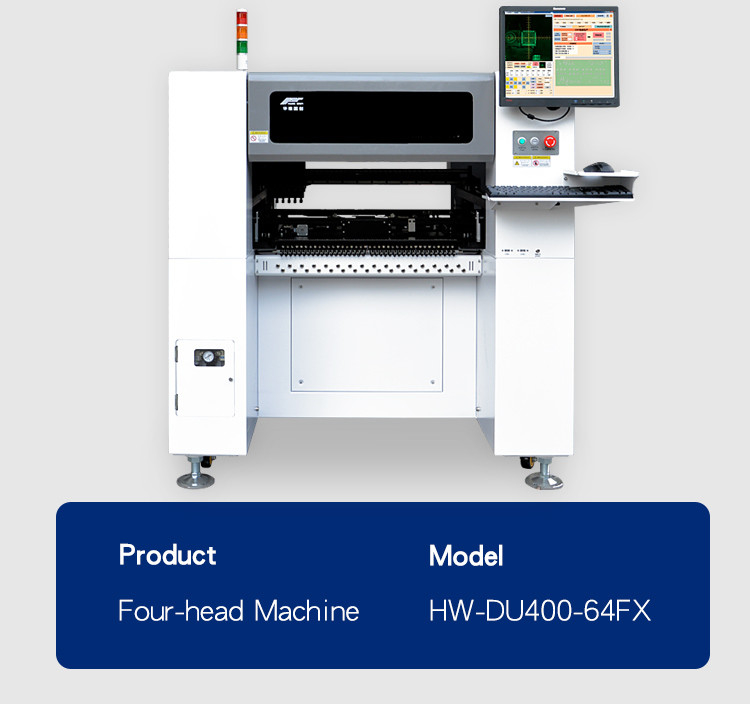

O HW-DU400-64F é nosso modelo mais popular com visão. O HW-DU400-64F oferece tecnologicamente recursos avançados com área de trabalho de 360mm x de 600mm, instalação rápida de 64 uma única posições do alimentador (até 120 alimentadores usando alimentadores do banco) onde, fácil da operação e a confiança alta é primordial.

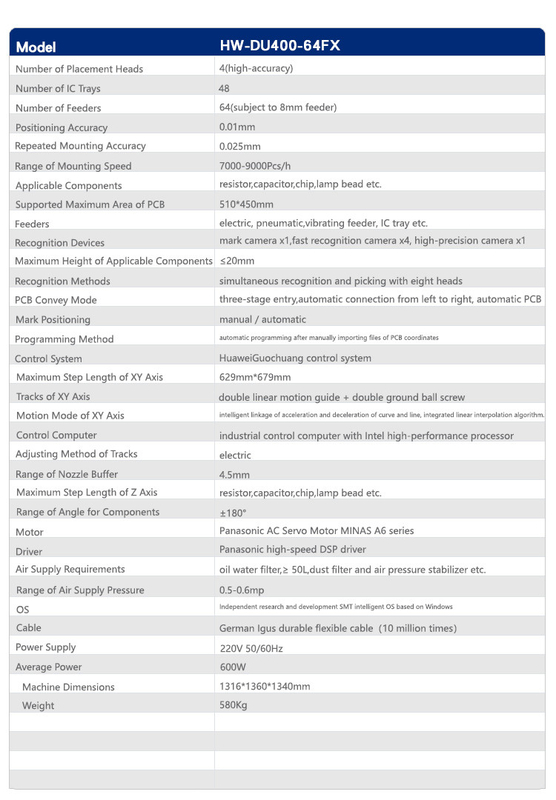

Características de sistema
* o mais de alta qualidade com o equipamento o mais avançado em uma solução eficaz na redução de custos
* cph até 10000 das taxas da colocação
* coloca exatamente uma vasta gama de componentes que incluem 0201, 0402, diodo emissor de luz, BGA, QFN…
* altura acessível dos componentes: 20mm
1. estações 120pcs materiais -- pode encontrar as exigências montar de vários materiais e de várias especificações e pacotes do produto.
1) as estações materiais de 120pcs 8mm apoiam o alimentador elétrico de NXT, o alimentador elétrico de 12mm, de 16mm, de 24mm, de 32mm e de 44mm NXT, o alimentador da vibração e as bandejas de IC.
2)Especificação elétrica da plataforma de NXT: alimentador elétrico de 8mm-44mm NXT, estábulo elétrico que alimenta, elevada precisão do alimentador, vida útil longa.
2. 8 grupos de cabeças de montagem independentes - 8 grupos de montar as cabeças são distribuídos com bocais diferentes, que são apropriados para as exigências de montagem dos produtos com mais especificações.
1) 8 grupos de cabeças da montagem podem realizar que os braços dobro e quatro cabeças escolhem simultaneamente, pegaram o material ao mesmo tempo, a eficiência de escolha estão melhorados extremamente.
3. A eficiência detalhada é 20000pcs/h, e a eficiência máxima é 26000pcs/h.
1) Montando a velocidade de vários componentes (resistência, capacidade, microplaqueta) 20000 pcs/h.
2) Somente a capacidade ou a resistência ou a lâmpada do diodo emissor de luz que monta a velocidade são 26000pcs/h.
4. 8pcs câmeras de alta velocidade, câmeras 2pcs a alta definição -- para encontrar as necessidades do reconhecimento visual de vários componentes.
1) A câmera de alta velocidade pode encontrar o reconhecimento visual dos componentes com diâmetro menos de 10 milímetros, incluindo a resistência, a capacidade, o grânulo da lâmpada, os transistor, os diodos, etc.
5.Resistance e a capacidade acima de 0201, pinos de 0.3mm lascam-se.
1) Alimentador elétrico do uso para cumprir as exigências de montagem de 0201 componentes.
2) A câmera alta da definição com visão precisa pode cumprir as exigências da montagem da microplaqueta de QPF, de BGA, de QFP, etc.
6. PWB com espessura menos de 3mm, 340*560mm.
1) PWB do apoio com espessura de 1 mm-3 milímetro.
Componentes
A assistência do sistema da visão de HW permite uma colocação exata de 0201, de BGA, de QFN, de QFP, de diodo emissor de luz e de uma vasta gama de virtualmente todos os componentes de SMT.
Sistema da visão
Os sistemas da picareta e do lugar da visão das HW-séries são fáceis à programação para todos os operadores, inteligentes e rápidos à operação
Alimentadores
O alimentador pneumático de Yamaha e o alimentador de Electricial foram adotados, tamanhos incluem 8mm, 12mm, 16mm, 24 milímetros, 32mm e 44mm.
