O fabricante SMT da fábrica escolhe e coloca a fatura a máquina SMD BGA HW-T6-64F HWGC da auto&semi-auto solda após o mounter da microplaqueta da impressora
Carregador automático do PWB
A máquina da colocação de SMT pode diretamente pôr a placa terminada imprimindo do PWB na trilha para realizar a carga automática da placa, apontando e colocando e montando. Apoia multi-alimentadores: alimentadores do máximo 50. O tamanho da bandeja padrão de IC, alimentador do tubo, alimentador da vara pode ser ajustável.

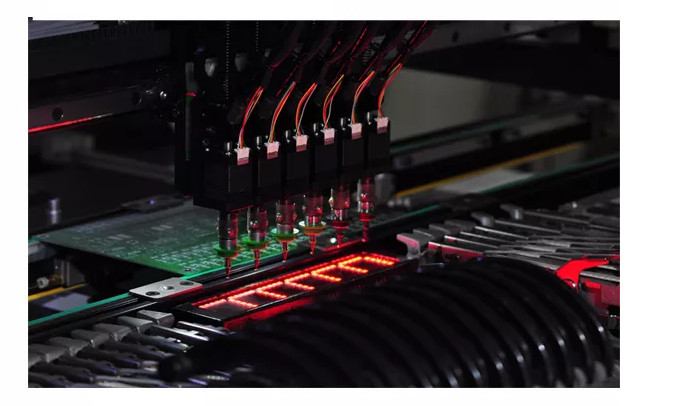

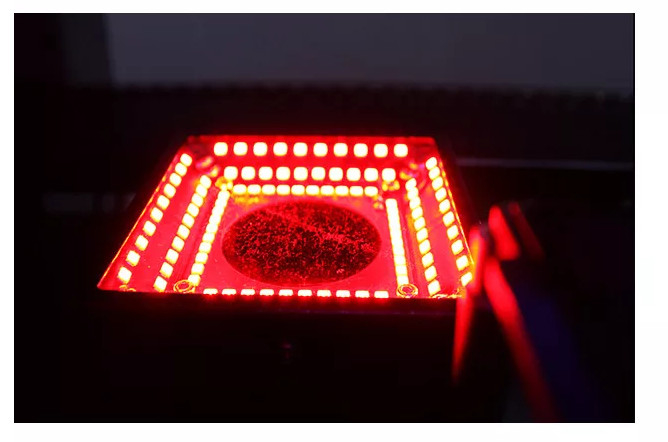

Identificação síncrono por quatro grupos de câmeras

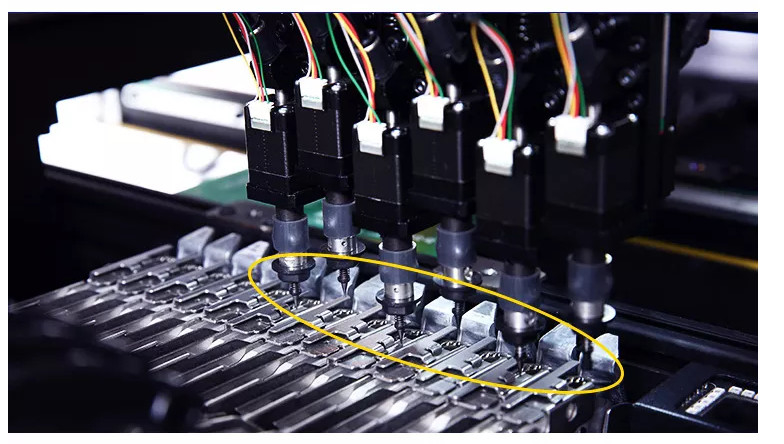

A máquina da colocação de SMT é equipada com as 6 câmeras: um MARQUE, uma câmera da elevada precisão e 4 câmeras de alta velocidade. Pode realizar a identificação 4 síncrono principal para assegurar a velocidade e a precisão da montagem. A configuração padrão é 16 bocais da sução da elevada precisão de JUKI.
Sistema servo
A máquina da colocação de SMT é equipada com o sistema servo importado de Panasonic, Japão com elevada precisão e estabilidade para assegurar a montagem estável de 24 horas.
Corrente
Adota a corrente de alta pressão resistente e da desgaste-prova do arrasto que é o mesmo tipo que essa de máquinas importadas. A corrente do arrasto pode carregar milhares de épocas da pressão de prova.

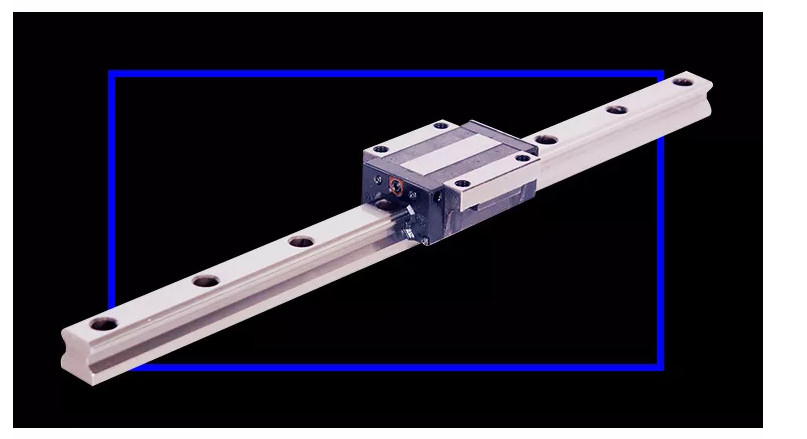

Trilha
Adota a trilha da elevada precisão de TBI Taiwan que tem de baixo nível de ruído e elevada precisão assegurar a taxa de precisão de microplaquetas de BGA.
Transporte
Esta máquina da colocação de SMT pode automaticamente ser conectada ao transporte que pode transportar a placa do PWB à máquina da solda de reflow de SMT sem assistente manual, salvar assim custos laborais.
Parâmetro técnico:
| Especificação | |
| Número de alimentadores | 50 |
| Trilho de guia da movimentação de XYZ | Trilho de guia em linha reta resistente da elevada precisão |
| Número de câmeras | 6 |
| Número de cabeças | 4 |
| Poder médio | 400W |
| Placa do PWB em | placa automática |
| Guia | Guia do parafuso |
| Velocidade de montagem máxima | 9500 Pcs/h |
| Velocidade de montagem média da resistência de montagem real | 8000Pcs/h |
| Escala da precisão de Mounter | 0201-40 * 40 milímetros, microplaquetas do afastamento do pino de 0,3 milímetros |
| Espaço máximo do curso na linha central de Z | 20mm |
| Área máxima da placa de circuito | 400×200mm |
| Posicionando a precisão | 0.01mm |
| A escala de amortecedor do bocal da sução | 4.5mm |
| Peso | 300KG |
| Dimensão | 900*1140*900mm |
| Fonte de alimentação | 220V, 50/60Hz ou 110V |
| Ar comprimido | 0.6-0.7Mpa |
| Motor de movimentação | Servo motor de Panasonic |
| Sistema de movimentação do movimento | Movimentação de alta velocidade de Panasonic DSP |
| Modo do reconhecimento | Reconhecimento simultâneo de quatro cabeças |
| Fonte do vácuo de bocal da sução | De alta velocidade -fora no gerador do vácuo com disjuntor do vácuo |
| Sistema operacional | sistema operacional Completo-automático do sistema operacional do mounter da microplaqueta. |
| Tornado independentemente por nós baseou no sistema operacional de Windows | |
| Apoios Windows XP, win7 | |
| Ângulo do elemento | rotação 0-360°synchronous durante o movimento |
| Modo de operação de X/Y | Curva inteligente do enlace linear da aceleração e da retardação |
| Posicionamento do ponto de MARK | Completo-automático (o ponto de MARK pode ser ajustar na vontade) |
| Alarme inteligente | Correção automática, enchimento automático, alarme de alimentação da falta |
| Modo entrando da placa | Conexão automática da esquerda para a direita em únicas seções |
| Posicionamento automático de transferência do PWB/atuador que posiciona, alimentação manual da placa | |
| Exposição visual | exposição industrial do controle 17-inch, 4:3, definição: 1280 x1024 |
| Número de câmeras do reconhecimento | Uma câmera do reconhecimento de Mark, quatro câmeras do rápido-reconhecimento |
| Uma câmera do preciso-reconhecimento. | |
| Espaço de montagem adaptável | Adaptável a 0201 0402, 0603, 0805, 1206, diodo, audion, ÉBRIO, QFP |
| Dentro de 40*40mm e da distância ≥0.3mm do pino | |
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
