8 Nozzles SMT Pick And Place Machine For PCB Assembly LED Production Line

8 bocais SMT escolhem e colocam a máquina para a linha de produção do diodo emissor de luz do conjunto do PWB

Produtos - SMT escolhe e coloca a máquina
  • Realçar

    8 bocais SMT escolhem e colocam a máquina

    ,

    Picareta de SMT e máquina conduzidas do lugar

    ,

    Linha de produção do diodo emissor de luz do conjunto

  • Área da placa de circuito do max
    340*560mm
  • Visão sobre
    20000pcs/h
  • Visão fora
    26000pcs/h
  • Garantia
    1 ano
  • Número de cabeça
    8
  • Número de alimentador
    120
  • Software
    Inglês
  • Número de câmera
    11
  • Lugar de origem
    CHINA
  • Marca
    HWGC
  • Número do modelo
    HW-DSQ800-120F
  • Quantidade de ordem mínima
    1
  • Preço
    24500-24800$
  • Tempo de entrega
    dia de 8 trabalhos
  • Termos de pagamento
    T/T

8 bocais SMT escolhem e colocam a máquina para a linha de produção do diodo emissor de luz do conjunto do PWB

  • 8 Nozzles SMT Pick And Place Machine For PCB Assembly LED Production Line
Obtenha o preço contacto

8 bocais favorizam a picareta de SMT e colocam a máquina para a linha do conjunto do PWB e de produção do diodo emissor de luz

Importe o arquivo de .CSV exportado dos arquivos do PWB, gerencia coordenadas do projeto com quatro que o canto coordena o posicionamento, e gerencia automaticamente pontos da marca. Através da biblioteca de empacotamento, a disposição da estação material e o bocal podem ser gerados inteligentemente, e os parâmetros de escolha e os parâmetros da montagem podem ser gerados ao mesmo tempo, extremamente melhorando a velocidade de programação.






Taxas da colocação 26000CPH
Precisão ± .001" (0.02mm)
Tensão 220AC
Peso 1000kg
Garantia 1 ano
Suppport Apoio video
UI O melhor GUI (interface de usuário gráfica) em sua classe que usa o software Windows®-baseado reserva programar nos minutos
No. máximo dos alimentadores (fita de 8mm) 120 PCes
Max Board Size 380mmX400mm
A capacidade componente a menor 0201
Sistema da visão Visão de HWGC
Alimentadores vibratórios Frouxamente, tubo, vara (frequência & controle de amplitude)


A assistência do sistema da visão de HW permite uma colocação exata de 0201, de BGA, de QFN, de QFP, de diodo emissor de luz e de uma vasta gama de virtualmente todos os componentes de SMT.

Sistema da visão

Os sistemas da picareta e do lugar da visão das HW-séries são fáceis à programação para todos os operadores, inteligentes e rápidos à operação





Descrição de produtos
Especificação
Número de cabeças da colocação
8 (alto-precisão)
Número de bandejas do CI
96
Número de alimentadores
120 (assunto ao alimentador de 8mm)
Posicionando a precisão
0.01mm
Repetido montando a precisão
0.02mm
Escala de montar a velocidade
20000-26000Pcs/h
Componentes aplicáveis
grânulo etc. de resistor.capacitor.chip.lamp.
Área máxima apoiada do PWB
340*560mm
Alimentadores
Alimentador elétrico de NXT, alimentador de vibração, bandeja etc. de IC
Dispositivos do reconhecimento
câmera x2 da marca, câmera rápida x8 do reconhecimento. câmera x1 da elevada precisão
Altura máxima de componentes aplicáveis
≤20mm
Métodos do reconhecimento
reconhecimento simultâneo e escolha com oito cabeças
O PWB transporta o modo
conexão automática da entrada da três-fase da esquerda para a direita, posicionamento automático do PWB
Mark Positioning
manual/automático
Método de programação
programação automática após manualmente ter importado arquivos de coordenadas do PWB
Sistema de controlo
Sistema de controlo 2021 de HuaweiGuochuang
Comprimento de etapa máximo da linha central XY
423mm*734mm 423mm*734mm (deixados) (direito)
Trilhas da linha central XY
quide do movimento quatro linear + parafuso da bola quatro à terra
Modo do movimento de linha central XY
enlace inteligente da aceleração e retardação da curva e da linha, algoritmo linear integrado da interpolação
Computador de controle
computador de controle industrial com o processador de capacidade elevada de intel
Ajustando o método das trilhas
elétrico
Escala do amortecedor do bocal
4.5mm
Comprimento de etapa máximo da linha central de Z
50mm
Escala do ângulo para componentes
士 180°
Motor
Série de MINAS A6 do servo motor da C.A. de Panasonic
Motorista
Motorista de alta velocidade de Panasonic DSP
Exigências do suprimento de ar
filtro de água do óleo, > estabilizador etc. da pressão do filtro e de ar da poeira 60L
Fonte do vácuo do bocal
Gerador japonês do vácuo do CKD que integra a função de alta velocidade da explosão do vácuo
Escala da pressão de suprimento de ar
0.5-0.6mp
Ósmio
ósmio inteligente de SMT da investigação e desenvolvimento independente baseado em Windows
Exposição da visão
exposição industrial do controle 17-inch
Cabo
Cabo flexível durável do lgus alemão (10 milhão vezes)
Fonte de alimentação
220V 50/60Hz
Poder médio
1500W
Dimensões da máquina
1740*1360*1440mm
Peso
1100Kg

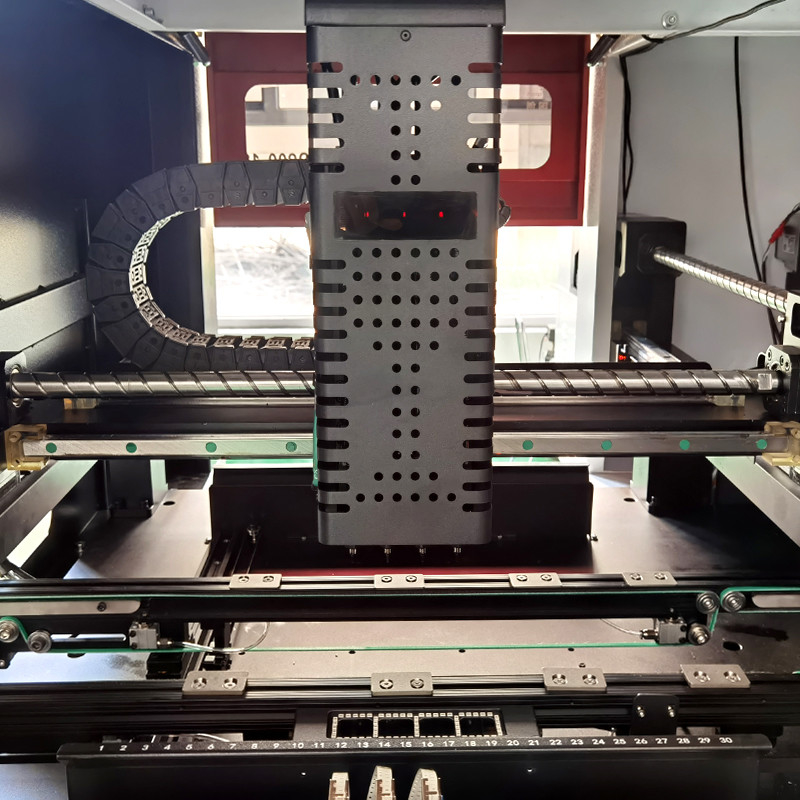

8 bocais SMT escolhem e colocam a máquina para a linha de produção do diodo emissor de luz do conjunto do PWB 0

8 bocais SMT escolhem e colocam a máquina para a linha de produção do diodo emissor de luz do conjunto do PWB 1

8 bocais SMT escolhem e colocam a máquina para a linha de produção do diodo emissor de luz do conjunto do PWB 2

8 bocais SMT escolhem e colocam a máquina para a linha de produção do diodo emissor de luz do conjunto do PWB 3

8 bocais SMT escolhem e colocam a máquina para a linha de produção do diodo emissor de luz do conjunto do PWB 4

8 bocais SMT escolhem e colocam a máquina para a linha de produção do diodo emissor de luz do conjunto do PWB 5

8 bocais SMT escolhem e colocam a máquina para a linha de produção do diodo emissor de luz do conjunto do PWB 6

FAQ
Q: Como é o treinamento?
: Após ter comprado nossas máquinas, seus coordenadores podem ir a nossa empresa ou é tão fácil de operar. Nós temos o manual do usuário e o vídeo ingleses do guia para ensinar-lhe como usar a máquina. O manual do usuário virá com a máquina junto.

Q: É duro usar estas máquinas?
: Não, não duro de todo para nossos clientes precedentes, no máximo 2 dias são bastante a aprender operar as máquinas.

Q: Faz suas máquinas têm o certificado da qualidade?
: Todas nossas máquinas passaram o certificado do CE, o ISO14001 (BCC), o ISO9001 (IQNET) e mandam próprios paten.

Q: A garantia da máquina?
: Um ano, a seguir as peças estarão livres para o comprador na garantia. Se há alguma dúvida em processo do funcionamento
a máquina, pls sente contacta-nos livre. Nós ajudá-lo-emos a tempo.

Q: Versão inglesa para estas máquinas?
: Sim, e nós atualizará reqularly o software para clientes.
