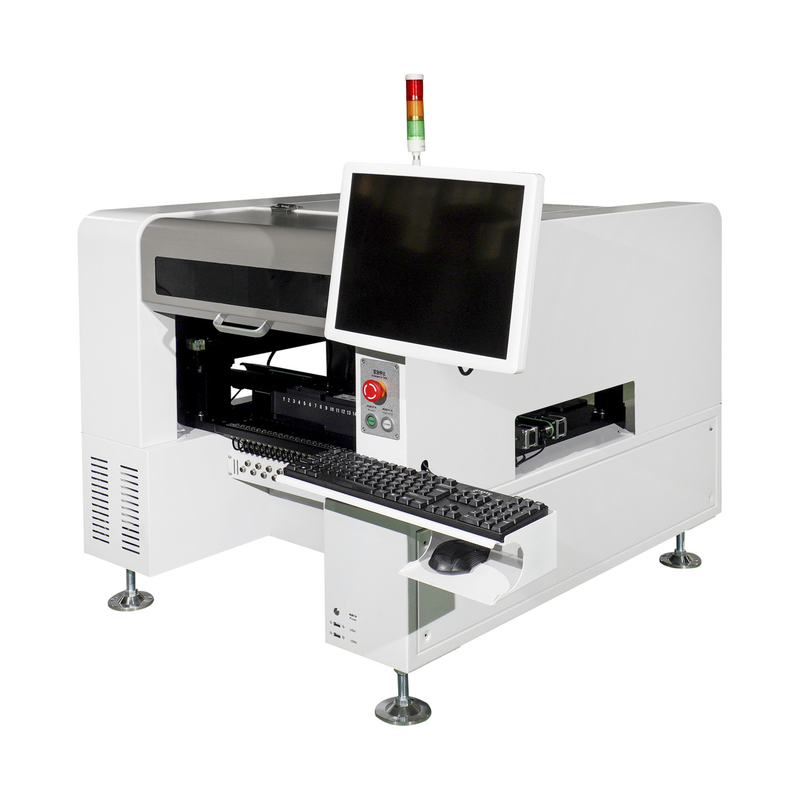

Pcb Assembly Smt Table Top Pick And Place Machine

Picareta do tampo da mesa de Smt do conjunto do PWB e máquina do lugar

Produtos - O PWB escolhe e coloca a máquina
  • Realçar

    picareta do tampo da mesa do smt e máquina do lugar

    ,

    picareta do tampo da mesa do conjunto do PWB e máquina do lugar

    ,

    Picareta de SMT e máquina Desktop do lugar

  • Visão fora
    26000pcs/h
  • Nome
    Picareta do tampo da mesa de Smt do conjunto do PWB e máquina do lugar
  • Número de cabeça
    8
  • Número de alimentador
    120
  • Software
    inglês
  • Número de câmera
    11
  • Lugar de origem
    China
  • Marca
    HWGC
  • Número do modelo
    HW-DSQ800-120F
  • Quantidade de ordem mínima
    1
  • Preço
    24500-24800$
  • Tempo de entrega
    dia de 8 trabalhos
  • Termos de pagamento
    T/T

Picareta do tampo da mesa de Smt do conjunto do PWB e máquina do lugar

  • Pcb Assembly Smt Table Top Pick And Place Machine
  • Pcb Assembly Smt Table Top Pick And Place Machine
Obtenha o preço contacto

Picareta de SMT da confiança e máquina do lugar para entregar o desempenho exato, rápido, e seguro

A picareta de HWGC HW-DSQ800-120F e o conjunto de alta velocidade da produção do PWB de Smt da máquina do lugar colaram a máquina do aoi do smt de 0201 BGA

8 grupos de cabeças de montagem independentes - 8 grupos de montar as cabeças são distribuídos com bocais diferentes, que são apropriados para as exigências de montagem dos produtos com mais especificações.


1) 8 grupos de cabeças da montagem podem realizar que os braços dobro e quatro cabeças escolhem simultaneamente, pegaram o material ao mesmo tempo, a eficiência de escolha estão melhorados extremamente.

2) A cabeça de montagem pode aumentar e cair independentemente, girar de 0 a 360 graus, e de montagem até componentes de 20 milímetros.

3) A z-linha central pode aumentar e para cair independentemente de acordo com a espessura dos componentes, para os componentes da resistência e da capacidade, a cabeça de montagem pode realizar a identificação visual da mosca, componentes altos pode ser montada na velocidade reduzida.



Componentes aplicáveis
grânulo etc. de resistor.capacitor.chip.lamp.
Alimentadores
Alimentador elétrico de NXT, alimentador de vibração, bandeja etc. de IC
Dispositivos do reconhecimento
câmera x2 da marca, câmera rápida x8 do reconhecimento. câmera x1 da elevada precisão
Altura máxima de componentes aplicáveis
≤20mm
Métodos do reconhecimento
reconhecimento simultâneo e escolha com oito cabeças
O PWB transporta o modo
conexão automática da entrada da três-fase da esquerda para a direita, posicionamento automático do PWB
Mark Positioning
manual/automático
Método de programação
programação automática após manualmente ter importado arquivos de coordenadas do PWB
Sistema de controlo
Sistema de controlo 2021 de HuaweiGuochuang
Comprimento de etapa máximo da linha central XY
423mm*734mm 423mm*734mm (deixados) (direito)
Motor
Série de MINAS A6 do servo motor da C.A. de Panasonic
Motorista
Motorista de alta velocidade de Panasonic DSP
Exigências do suprimento de ar
filtro de água do óleo, > estabilizador etc. da pressão do filtro e de ar da poeira 60L
Exposição da visão
exposição industrial do controle 17-inch
Cabo
Cabo flexível durável do lgus alemão (10 milhão vezes)
Fonte de alimentação
220V 50/60Hz
Poder médio
1500W
Dimensões da máquina
1740*1360*1440mm
Peso
1100Kg





1. Introdução de produto: Máquina de Huawei Guochuang SMT

A máquina de HuaWei GuoChuang SMT é uma máquina de superfície avançada da tecnologia da montagem projetada fornecer a eficiência elevada, a precisão, e a confiança. Suas qualidade superior e tecnologia avançada para fazer-lhe uma escolha excelente para os fabricantes eletrônicos que estão procurando uma máquina poderosa de SMT para encontrar suas necessidades da produção.

2. Modelo

A máquina de SMT vem em modelos diferentes segundo exigências específicas para usuários. Os modelos os mais de uso geral incluem HWP350, HWP520, e HWP650. Todos os modelos são projetados encontrar as necessidades da produção de empresas de manufatura eletrônicas.

3. Vantagens

A máquina de HuaWei GuoChuang SMT tem muitas vantagens sobre outras máquinas similares no mercado. Estes incluem:

- Elevada precisão e precisão
- Velocidade e eficiência na operação
- Compatibilidade com uma vasta gama de componentes eletrônicos
- Versatilidade em processar vários tamanhos e formas de PCBs
- Software avançado para a operação e manutenção fácil
- Fácil calibrar e ajustar
- Durável e seguro para o uso contínuo

4. Aplicações

A máquina de SMT é amplamente utilizada em indústrias de transformação da eletrônica para vário incluir das aplicações:

- Conjunto da iluminação do diodo emissor de luz
- Conjunto eletrônico do produto
- Dispositivos das telecomunicações
- Eletrônica automotivo
- Dispositivos médicos
- Produtos eletrónicos de consumo
- O espaço aéreo e defesa

5. Conjunto do PWB

A máquina de HuaWei GuoChuang SMT é projetada segurar uma vasta gama de tarefas do conjunto do PWB. Fornece a montagem de alta velocidade de componentes de SMD, tais como os resistores, capacitores, CI, e diodo emissor de luz, em PCBs. A máquina igualmente permite o posicionamento, a inspeção, e a solda precisos dos componentes, assegurando os resultados de alta qualidade do conjunto.

6. Controle da qualidade

A máquina de SMT é equipada com as ferramentas avançadas da inspeção tais como sistemas de AOI e de SPI para assegurar a qualidade do conjunto eletrônico. A máquina igualmente tem um sistema incorporado da câmera para a monitoração de tempo real e a detecção de erro automática durante o processo de conjunto.





FAQ

Q: Como é o treinamento?
: Após ter comprado nossas máquinas, seus coordenadores podem ir a nossa empresa ou é tão fácil de operar. Nós temos o manual do usuário e o vídeo ingleses do guia para ensinar-lhe como usar a máquina. O manual do usuário virá com a máquina junto.

Q: É duro usar estas máquinas?
: Não, não duro de todo para nossos clientes precedentes, no máximo 2 dias são bastante a aprender operar as máquinas.

Q: Faz suas máquinas têm o certificado da qualidade?
: Todas nossas máquinas passaram o certificado do CE, o ISO14001 (BCC), o ISO9001 (IQNET) e mandam próprios paten.
