Que uma máquina da picareta e do lugar é usada para?

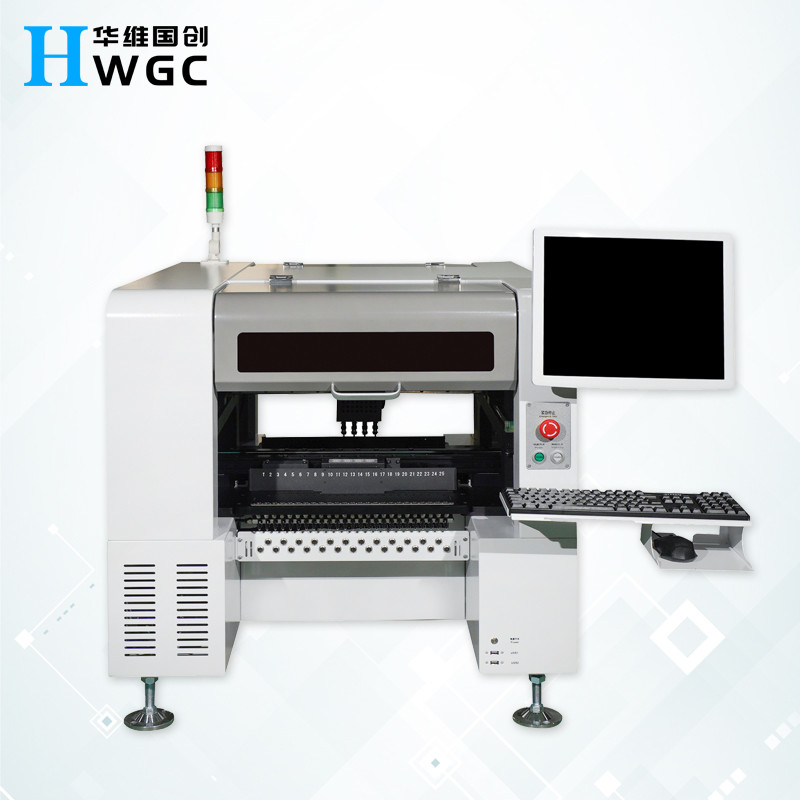

A tecnologia de superfície da montagem (SMT) é uma técnica extensamente adotada por fabricantes eletrônicos para a produção de pequenas e médias placas de circuito. Uma máquina da picareta e do lugar, conhecida geralmente como uma máquina de superfície da tecnologia da montagem ou uma máquina de SMT, é um tipo de robô que permite a colocação de componentes eletrônicos nas placas de circuito impresso (PCBs) facilmente e com elevada precisão.
A função preliminar de uma máquina de SMT é automatizar o processo de colocar componentes eletrônicos numerosos no PWB. A máquina segue um procedimento automático onde um alimentador alimente componentes eletrônicos, e uma câmera reconhece os componentes antes firmemente de colocá-los no destino designado no PWB. Esta técnica de funcionamento aumenta não somente a precisão de colocar os componentes mas igualmente aerodinamiza o processo de conjunto a um ritmo mais rápido.
As máquinas de SMT evoluíram ao longo dos anos, e as máquinas modernas vêm com diversas características que permitem que realizem funções adicionais. As máquinas avançadas têm a capacidade de poder ajustar a orientação do PCBs, para segurar uma escala mais larga de formas componentes e tamanhos, e fixam os componentes a um ritmo mais rápido do que seus antecessores. Adicionalmente, as máquinas têm a capacidade para trabalhar simultaneamente em PCBs diferente, que lhes fez um ativo valioso na fabricação eletrônica em grande escala.
Em conclusão, as máquinas de SMT revolucionaram a indústria de transformação eletrônica, permitindo fabricantes de produzir proficienta e a um ritmo mais rápido pequenas e médias placas de circuito. O processo automatizado de colocação componente é preciso e eficiente, que melhorou a qualidade da saída do produto. Isto fez a máquinas de SMT um ativo inestimável para os fabricantes eletrônicos que se esforçam para ficar competitivos e manter os padrões de alta qualidade em suas indústrias.
Esta é a resposta ao o que é uma máquina da picareta e do lugar usada para? pergunta. Obrigado para sua atenção à tecnologia eletrônica Co. de Huawei Guochuang do Pequim, LTD., nós são um fornecedor de alta qualidade do equipamento de SMT, pode empreender OEM, ODM, fabricantes da fonte seguros, nós estão procurando um agente global, nossa informações de contato: 15010550359 zhai 15931673319 liu.
,
|
Número de cabeças da colocação
|
4 (alto-precisão)
|
|
Número de bandejas de IC
|
48
|
|
Número de alimentadores
|
50/44 (assunto ao alimentador de 8mm)
|
|
Posicionando a precisão
|
0.01mm
|
|
Repetido montando a precisão
|
0.05mm
|
|
Montando a escala de velocidade da resistência
|
componentes da capacidade 5000-8000Pcs/h
|
|
Componentes aplicáveis
|
resistor, capacitor, microplaqueta, grânulo 0201-30*30mm etc. da lâmpada.
|
|
Área máxima apoiada do PWB
|
50*50mm- (50F) 350*190mm/(44F) 350*260mm
|
|
Alimentadores
|
alimentador elétrico, alimentador pneumático, alimentador de vibração, bandeja etc. de IC.
|
|
Dispositivos do reconhecimento
|
câmera x1 da marca, câmera rápida x4 do reconhecimento, câmera x1 da elevada precisão
|
|
Altura máxima de componentes aplicáveis
|
≤7mm
|
|
O PWB transporta o modo
|
entrada da três-fase, conexão automática da esquerda para a direita, posicionamento automático do PWB
|
|
Mark Positioning
|
manual/automático
|
|
Método de programação
|
programação automática após manualmente ter importado arquivos de coordenadas do PWB
|
|
Sistema de controlo
|
Sistema de controlo de HuaweiGuochuang
|
|
Comprimento de etapa máximo da linha central XY
|
629mm*679mm
|
|
Trilhas da linha central XY
|
guia + chave de fenda do movimento linear
|
|
Modo do movimento de linha central XY
|
enlace inteligente da aceleração e retardação da curva e da linha, algoritmo linear integrado da interpolação.
|
|
Computador de controle
|
computador de controle industrial com o processador de capacidade elevada de Intel
|
|
Ajustando o método das trilhas
|
elétrico
|
|
Escala do amortecedor do bocal
|
4.5mm
|
|
Comprimento de etapa máximo da linha central de Z
|
20mm
|
|
Escala do ângulo para componentes
|
±180°
|
|
Motor
|
Série do servo motor da C.A.
|
|
Motorista
|
motorista de alta velocidade de DSP
|
|
Exigências do suprimento de ar
|
filtro de água do óleo, ≥ 50L, filtro da poeira e estabilizador etc. da pressão de ar.
|
|
Fonte do vácuo do bocal
|
gerador do vácuo que integra a função de alta velocidade da explosão do vácuo
|
|
Escala da pressão de suprimento de ar
|
0.5-0.7Mpa
|
|
Ósmio
|
Ósmio inteligente de SMT da investigação e desenvolvimento independente baseado em Windows
|
|
O PWB exige
|
borda do processo de 3-5mm no modo automático
|
|
Exposição da visão
|
exposição industrial do controle 17-inch
|
|
Cabo
|
cabo flexível durável (10 milhão vezes)
|
|
Fonte de alimentação
|
220V 50/60Hz
|
|
Poder médio
|
600W
|
|
Dimensões da máquina
|
máquina 1140*900*900mm da mesa
máquina vertical 900*1140*1340mm
|
|
Peso
|
(máquina da mesa) 210kg (máquina vertical) 280kg
|
