Quantos trabalhadores manuais podem ser substituídos por uma máquina do picareta-e-lugar?
As máquinas de superfície da tecnologia da montagem (SMT) revolucionaram o processo de conjunto eletrônico significativamente reduzindo a necessidade para o trabalho manual. Estas máquinas são usadas para colocar componentes eletrônicos minúsculos em placas de circuito impresso (PCBs) com grandes precisão e eficiência.
Antes que a introdução de máquinas de SMT, componentes eletrônicos estiver unida a PCBs com a tecnologia do através-furo. Isto furos manualmente de furo envolvidos no PCBs e colocação dos componentes através deles, que era um processo fastidioso e demorado.
Com o advento de máquinas de SMT, contudo, este processo tornou-se muito mais fácil e mais rapidamente. Estas máquinas utilizam uma escala das tecnologias, tais como sistemas do picareta-e-lugar e as correias transportadoras, colocam a rapidamente e exatamente componentes eletrônicos em PCBs.
Uma das vantagens as mais grandes de máquinas de SMT é sua capacidade para automatizar o processo de conjunto. Isto significa que as empresas podem significativamente reduzir sua confiança no trabalho manual e salvar o dinheiro em custos laborais. Adicionalmente, desde que as máquinas de SMT podem trabalhar dia-e-noite sem ficar cansado ou cometer erros, podem significativamente aumentar a saída da produção e reduzir o tempo de resposta.
Apesar de suas vantagens, as máquinas de SMT não são sem suas limitações. Por exemplo, não podem ser apropriados para montar determinados tipos de componentes eletrônicos, tais como os componentes que exigem formas originais ou não convencionais. Adicionalmente, as máquinas de SMT podem ser caras e exigir o investimento honesto significativo.
Totais, as máquinas de SMT transformaram-se uma parte integrante do processo de conjunto eletrônico, permitindo que as empresas reduzam significativamente sua confiança na saída da produção do trabalho manual e do aumento. Quando não puderem ser apropriados para todos os tipos de componentes eletrônicos, seus benefícios fazem-lhes uma ferramenta valiosa para fabricantes eletrônicos.
Esta é a resposta ao quantos trabalhadores manuais podem ser substituídos por uma máquina do picareta-e-lugar? pergunta. Obrigado para sua atenção à tecnologia eletrônica Co. de Huawei Guochuang do Pequim, LTD., nós são um fornecedor de alta qualidade do equipamento de SMT, pode empreender OEM, ODM, fabricantes da fonte seguros, nós estão procurando um agente global, nossa informações de contato: 15010550359 zhai 15931673319 liu.
,
|

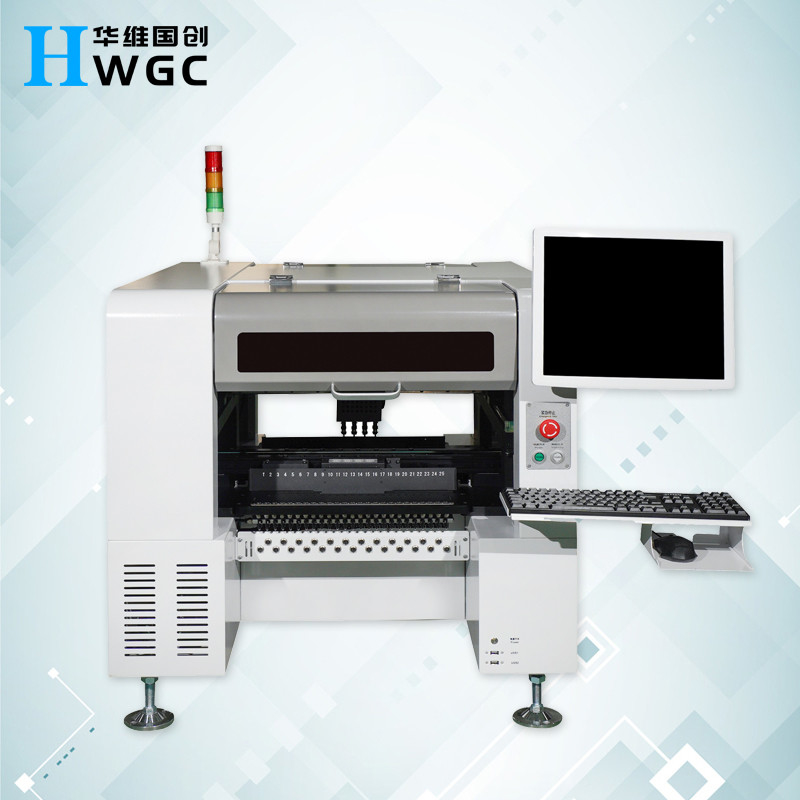

Número de cabeças da colocação
|
4 (alto-precisão)
|
|
Número de bandejas de IC
|
48
|
|
Número de alimentadores
|
50/44 (assunto ao alimentador de 8mm)
|
|
Posicionando a precisão
|
0.01mm
|
|
Repetido montando a precisão
|
0.05mm
|
|
Montando a escala de velocidade da resistência
|
componentes da capacidade 5000-8000Pcs/h
|
|
Componentes aplicáveis
|
resistor, capacitor, microplaqueta, grânulo 0201-30*30mm etc. da lâmpada.
|
|
Área máxima apoiada do PWB
|
50*50mm- (50F) 350*190mm/(44F) 350*260mm
|
|
Alimentadores
|
alimentador elétrico, alimentador pneumático, alimentador de vibração, bandeja etc. de IC.
|
|
Dispositivos do reconhecimento
|
câmera x1 da marca, câmera rápida x4 do reconhecimento, câmera x1 da elevada precisão
|
|
Altura máxima de componentes aplicáveis
|
≤7mm
|
|
O PWB transporta o modo
|
entrada da três-fase, conexão automática da esquerda para a direita, posicionamento automático do PWB
|
|
Mark Positioning
|
manual/automático
|
|
Método de programação
|
programação automática após manualmente ter importado arquivos de coordenadas do PWB
|
|
Sistema de controlo
|
Sistema de controlo de HuaweiGuochuang
|
|
Comprimento de etapa máximo da linha central XY
|
629mm*679mm
|
|
Trilhas da linha central XY
|
guia + chave de fenda do movimento linear
|
|
Modo do movimento de linha central XY
|
enlace inteligente da aceleração e retardação da curva e da linha, algoritmo linear integrado da interpolação.
|
|
Computador de controle
|
computador de controle industrial com o processador de capacidade elevada de Intel
|
|
Ajustando o método das trilhas
|
elétrico
|
|
Escala do amortecedor do bocal
|
4.5mm
|
|
Comprimento de etapa máximo da linha central de Z
|
20mm
|
|
Escala do ângulo para componentes
|
±180°
|
|
Motor
|
Série do servo motor da C.A.
|
|
Motorista
|
motorista de alta velocidade de DSP
|
|
Exigências do suprimento de ar
|
filtro de água do óleo, ≥ 50L, filtro da poeira e estabilizador etc. da pressão de ar.
|
|
Fonte do vácuo do bocal
|
gerador do vácuo que integra a função de alta velocidade da explosão do vácuo
|
|
Escala da pressão de suprimento de ar
|
0.5-0.7Mpa
|
|
Ósmio
|
Ósmio inteligente de SMT da investigação e desenvolvimento independente baseado em Windows
|
|
O PWB exige
|
borda do processo de 3-5mm no modo automático
|
|
Exposição da visão
|
exposição industrial do controle 17-inch
|
|
Cabo
|
cabo flexível durável (10 milhão vezes)
|
|
Fonte de alimentação
|
220V 50/60Hz
|
|
Poder médio
|
600W
|
|
Dimensões da máquina
|
máquina 1140*900*900mm da mesa
máquina vertical 900*1140*1340mm
|
|
Peso
|
(máquina da mesa) 210kg (máquina vertical) 280kg
|
