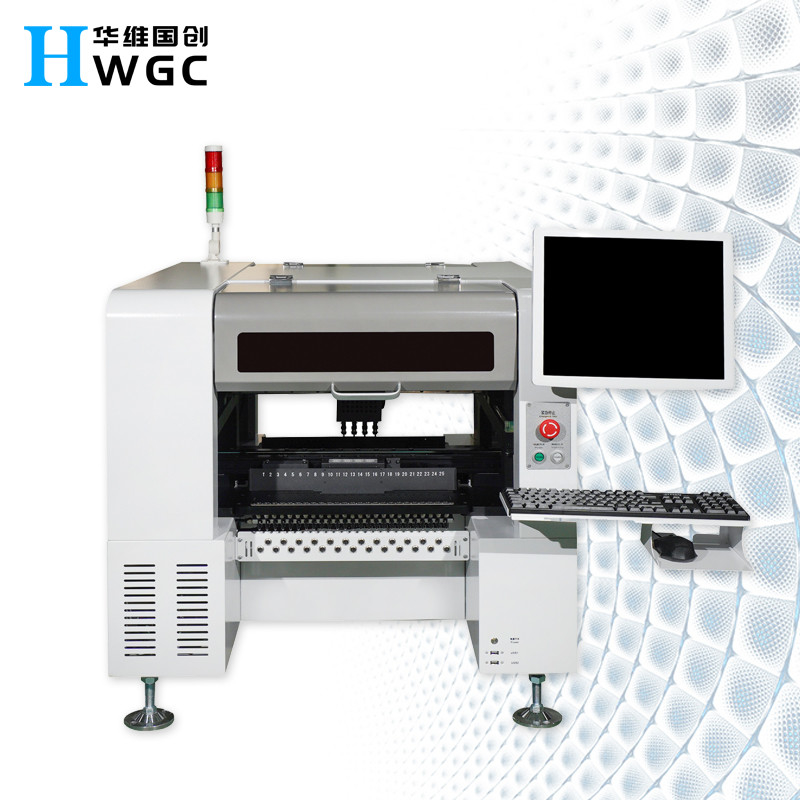

Four Head Bga Placement Pcb Pick And Place Machine For Small Scale Production

O PWB principal da colocação de quatro Bga escolhe e coloca a máquina para a produção da pequena escala

Produtos - O PWB escolhe e coloca a máquina
  • Realçar

    picareta do PWB quatro e máquina principais do lugar

    ,

    picareta do PWB da colocação do bga e máquina do lugar

    ,

    picareta da pequena escala e PWB da máquina do lugar

  • Circunstância
    novo original
  • Componentes aplicáveis
    0402--5050, CONCESSÃO, TQFP, BGA
  • Uso
    Produção do Qty do tubo do diodo emissor de luz grande, produção da luz da placa de circuito Assembl
  • nome
    o PWB do smt da máquina do lugar da picareta, máquina do lugar \ diodo emissor de luz Mounter \ cond
  • Aplicação
    Linha de produção do conjunto do PWB de SMT
  • Nome do produto
    Máquina automática da colocação do capacitor de SMD
  • Tipo
    Produtos Relacionados à Máquina SMT
  • Largura da fita
    8mm, 12mm, 24mm
  • Quantidade de ordem mínima
    1
  • Preço
    1
  • Detalhes da embalagem
    madeira
  • Tempo de entrega
    1
  • Termos de pagamento
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Habilidade da fonte
    1

O PWB principal da colocação de quatro Bga escolhe e coloca a máquina para a produção da pequena escala

  • Four Head Bga Placement Pcb Pick And Place Machine For Small Scale Production
Obtenha o preço contacto

Máquina da colocação da Quatro-cabeça BGA com 44 posições do alimentador para a produção em escala reduzida

O que são as condições de diversas medidas por que a máquina do remendo julga os méritos e os deméritos


Na indústria de transformação da eletrônica, a tecnologia da montagem da superfície (SMT) tem cada vez mais popular tornado devido a suas eficiência e versatilidade. Um do equipamento o mais crucial em SMT é a máquina do picareta-e-lugar, conhecida geralmente como o mounter da microplaqueta ou a máquina do picareta-e-lugar. Para calibrar o desempenho de uma máquina do picareta-e-lugar, diversos fatores jogam papéis críticos. Em primeiro lugar, a velocidade e a precisão da máquina do picareta-e-lugar são críticas para o processo de produção. Com as exigências crescentes da velocidade na indústria, a máquina precisa de ter taxas altas da colocação ao manter a elevada precisão. A capacidade para segurar tipos diferentes de componentes e de tamanhos é igualmente um fator a considerar. Em segundo lugar, a confiança é um fatora importante. A máquina do picareta-e-lugar deve funcionar lisamente sem divisões ou falhas, junto com necessidades mínimas da manutenção. Uma máquina segura oferece a garantia necessária na produção em massa. Um outro parâmetro que afete uma máquina do picareta-e-lugar é a versatilidade para personalizar soluções de programação. A máquina deve poder segurar uma variedade de tamanhos de grupo da produção e permitir facilmente mudanças de programação, comutando entre produtos diferentes para assegurar a utilização de máquina significativa. Finalmente, o custo da máquina do picareta-e-lugar impactará os custos de gastos de fabricação significativamente. A disponibilidade da máquina deve combinar as exigências de produção e as projeções do rendimento do fabricante. Em conclusão, o desempenho de uma máquina do picareta-e-lugar é crucial à qualidade e à produtividade totais do processo de manufatura eletrônico. A velocidade, a precisão, a confiança, a versatilidade, e o custo são os fatores os mais críticos a considerar antes de comprar uma máquina para finalidades da produção em massa.

Esta é a resposta ao o que são as condições de diversas medidas por que a máquina do remendo julga os méritos e os deméritos? pergunta. Obrigado para sua atenção à tecnologia eletrônica Co. de Huawei Guochuang do Pequim, LTD., nós são um fornecedor de alta qualidade do equipamento de SMT, pode empreender OEM, ODM, fabricantes da fonte seguros, nós estão procurando um agente global, nossa informações de contato: 15010550359 zhai 15931673319 liu.







O PWB principal da colocação de quatro Bga escolhe e coloca a máquina para a produção da pequena escala 0O PWB principal da colocação de quatro Bga escolhe e coloca a máquina para a produção da pequena escala 1,O PWB principal da colocação de quatro Bga escolhe e coloca a máquina para a produção da pequena escala 2O PWB principal da colocação de quatro Bga escolhe e coloca a máquina para a produção da pequena escala 3O PWB principal da colocação de quatro Bga escolhe e coloca a máquina para a produção da pequena escala 4O PWB principal da colocação de quatro Bga escolhe e coloca a máquina para a produção da pequena escala 5O PWB principal da colocação de quatro Bga escolhe e coloca a máquina para a produção da pequena escala 6O PWB principal da colocação de quatro Bga escolhe e coloca a máquina para a produção da pequena escala 7O PWB principal da colocação de quatro Bga escolhe e coloca a máquina para a produção da pequena escala 8

O PWB principal da colocação de quatro Bga escolhe e coloca a máquina para a produção da pequena escala 9





Número de cabeças da colocação
4 (alto-precisão)
Número de bandejas de IC
48
Número de alimentadores
50/44 (assunto ao alimentador de 8mm)
Posicionando a precisão
0.01mm
Repetido montando a precisão
0.05mm
Montando a escala de velocidade da resistência
componentes da capacidade 5000-8000Pcs/h
Componentes aplicáveis
resistor, capacitor, microplaqueta, grânulo 0201-30*30mm etc. da lâmpada.
Área máxima apoiada do PWB
50*50mm- (50F) 350*190mm/(44F) 350*260mm
Alimentadores
alimentador elétrico, alimentador pneumático, alimentador de vibração, bandeja etc. de IC.
Dispositivos do reconhecimento
câmera x1 da marca, câmera rápida x4 do reconhecimento, câmera x1 da elevada precisão
Altura máxima de componentes aplicáveis
≤7mm
O PWB transporta o modo
entrada da três-fase, conexão automática da esquerda para a direita, posicionamento automático do PWB
Mark Positioning
manual/automático
Método de programação
programação automática após manualmente ter importado arquivos de coordenadas do PWB
Sistema de controlo
Sistema de controlo de HuaweiGuochuang
Comprimento de etapa máximo da linha central XY
629mm*679mm
Trilhas da linha central XY
guia + chave de fenda do movimento linear
Modo do movimento de linha central XY
enlace inteligente da aceleração e retardação da curva e da linha, algoritmo linear integrado da interpolação.
Computador de controle
computador de controle industrial com o processador de capacidade elevada de Intel
Ajustando o método das trilhas
elétrico
Escala do amortecedor do bocal
4.5mm
Comprimento de etapa máximo da linha central de Z
20mm
Escala do ângulo para componentes
±180°
Motor
Série do servo motor da C.A.
Motorista
motorista de alta velocidade de DSP
Exigências do suprimento de ar
filtro de água do óleo, ≥ 50L, filtro da poeira e estabilizador etc. da pressão de ar.
Fonte do vácuo do bocal
gerador do vácuo que integra a função de alta velocidade da explosão do vácuo
Escala da pressão de suprimento de ar
0.5-0.7Mpa
Ósmio
Ósmio inteligente de SMT da investigação e desenvolvimento independente baseado em Windows
O PWB exige
borda do processo de 3-5mm no modo automático
Exposição da visão
exposição industrial do controle 17-inch
Cabo
cabo flexível durável (10 milhão vezes)
Fonte de alimentação
220V 50/60Hz
Poder médio
600W
Dimensões da máquina
máquina 1140*900*900mm da mesa
máquina vertical 900*1140*1340mm
Peso
(máquina da mesa) 210kg (máquina vertical) 280kg
